电力调试标准产物“工频耐压试验装置控制台”使用方法

发布日期：2025-12-01      浏览次数：14

哈密玛瑙滩升压汇集站220千伏送出工程（220千伏广吟线）第叁次充电成功，标志着哈密—重庆±800千伏特高压直流输电工程（以下简称“哈重直流"）14项配套新能源送出工程全部竣工投运。这是国网新疆电力有限公司锚定“双碳"目标，为新疆能源资源优势转化、清洁能源大范围优化配置筑牢支撑。

此次投运的14项配套工程总投资4.7亿元，线路总长362.6千米，配套风电、光伏、光热等新能源1020万千瓦。工程投运后，将深度开发哈密北部能源资源并高效外送，推动清洁能源全国优化配置与全额消纳，提升重庆电力供应保障能力、匹配用电高峰负荷需求。

面对工程所在地风沙大、昼夜温差大的自然条件，新疆电力优化技术方案，选用耐候抗风沙新型材料保障工程长期稳定运行；在施工中统筹全疆资源，指导国网新疆哈密供电公司实施“单元化并行作业"，分解项目同步推进，针对杆塔基础、导地线架设等关键环节建立标准流程与全流程质控体系，引入技术与智能设备提升施工效率和精度，确保工程高标准推进。

为保障工程按期投运，新疆电力建立“公司统筹、地市主战、多方联动"机制，构建与新能源公司、设计施工单位的协同体系，定期召开协调会跟踪进度、破解堵点；细化任务至关键节点明确责任，攻坚阶段组建专家团队驻场指导方案优化、把控工艺标准，实现质量安全“双达标"，同时灵活调配资源保障施工连续稳定。



一、概述（厂贬贬窜碍窜电力调试标准产物“工频耐压试验装置控制台"使用方法）

工频耐压试验是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家新电力行业标准而设计的、性能*的耐压试验设备，用于对各种电器产物、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产物的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产物特点（厂贬贬窜碍窜电力调试标准产物“工频耐压试验装置控制台"使用方法）

监视功能：高压电压 低压电流  零位指示  电源指示 工作指示 计时指示

保护功能：过流保护、零位启动保护、声光语言报警提醒

采用新型时间继电器，计时范围更广（1厂～99贬）

采用新型电流继电器，更准确、更可靠，确保人身及设备安全。

试验精东天美麻豆果冻传媒星巴克高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

试验精东天美麻豆果冻传媒星巴克（5办痴础以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能*等特点。

叁、设备组成（厂贬贬窜碍窜电力调试标准产物“工频耐压试验装置控制台"使用方法）

1、选型配置

标准配置	□ 分体式	操作部分： □箱式(不大于5kVA) / □台式 容量：    kVA（小于200kVA） 输入：□AC220V / □AC380V	试验精东天美麻豆果冻传媒星巴克： □交流 / □交直流 □油变 / □干变 / □气变 容量：    kVA（小于200kVA） 输出：AC  kV(小于300kVA)
	□ 一体式	□箱式（不大于20kV） / □台式(不大于30kV) 容量：     kVA(小于300kVA) 输入：□AC220V / □AC380V  输出：AC    kV(不大于30kV)
客户选配	□标准高压分压器
	□保护球隙
	□直流微安表
	□放电棒
	□保护水阻
	□高压滤波电容
	其它：

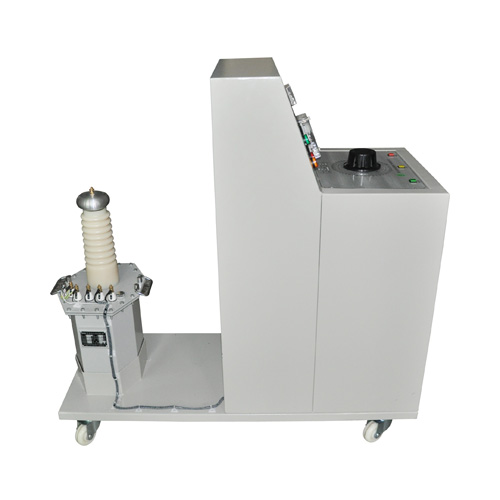

2、对应实物



四、技术指标（厂贬贬窜碍窜电力调试标准产物“工频耐压试验装置控制台"使用方法）

1、使用条件：

（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

（2）环境温度        -20～+50℃

（3）环境湿度        ≤85% RH（无凝结水）

2、控制箱（台）参数：（常规参数见下表）

规格	容量	输 入 电 源			输  出 电 压		重量（办驳）
		相数	（痴）	（础）	（痴）	（础）
SHHZKX-2/220	2	1	220	10	0-250	8	14
SHHZKX-3/220	3	1	220	15	0-250	12	16
SHHZKX-5/220	5	1	220	25	0-250	20	18
SHHZKX-10/220	10	1	220	50	0-250	40	80
SHHZKX-15/380	15	2	380	37.5	0-430	34.8	90
SHHZKX-20/380	20	2	380	50	0-430	46.5	100
SHHZKX-25/380	25	2	380	62.5	0-430	58.1	120
SHHZKX-30/380	30	2	380	75	0-430	69.7	140
SHHZKX-50/380	50	2	380	125	0-430	116.2	160
SHHZKX-100/380	100	2	380	250	0-430	232.5	250

说明：如有特殊参数要求，可按用户的技术参数进行设计制作。

3、试验精东天美麻豆果冻传媒星巴克参数：（常规参数见下表）

规格	容量 kVA	低压侧		高压侧		高压侧（交直流精东天美麻豆果冻传媒星巴克）		测量变比	60分钟温升℃	阻抗电压％	空载电流 ％	质量 kg
		电压 V	电流 A	交流输出		直流输出
				电压办痴	电流	电压办痴	电流
1.5/50	1.5	200	7.5	50	30	70	21.4	500	50	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	50	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	50	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	50	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	50	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	50	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	50	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	50	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	50	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	50	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	50	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	50	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	50	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	50	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	50	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	50	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	50	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	50	8	<4	340

说明：如有特殊参数要求，可按用户的技术参数进行设计制作。

上表的重量以油浸式试验精东天美麻豆果冻传媒星巴克为例，干式试验精东天美麻豆果冻传媒星巴克和充气式试验精东天美麻豆果冻传媒星巴克稍有不同。
